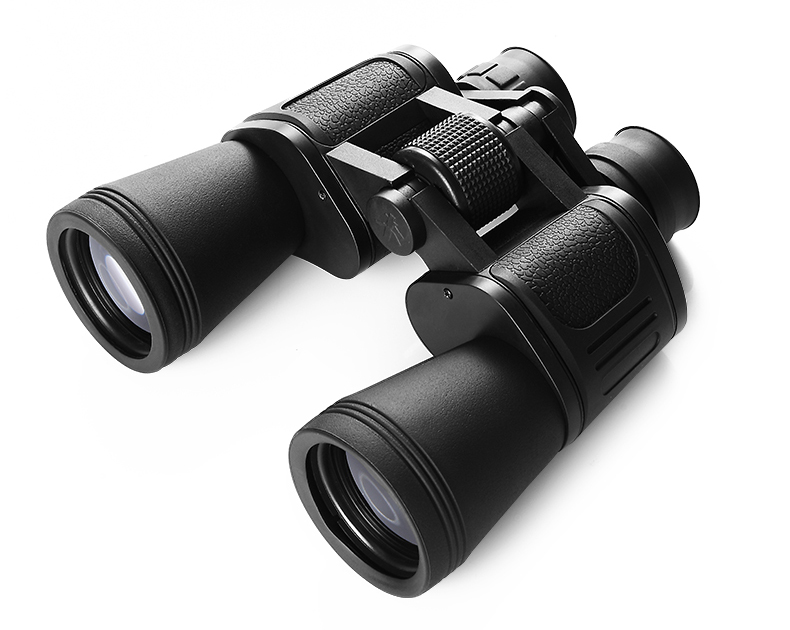

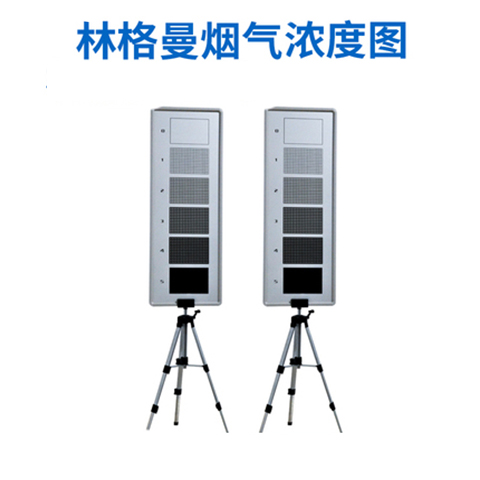

RB-50M 型林格曼黑度圖 RB-LP型林格曼測煙望遠鏡（內置黑度圖）
第一基本調節方法
1 使用時先調整目鏡，使林格曼圖清晰，通過目鏡可以觀察到五級林格曼網格圖，零級林格曼實際上就是網絡黑度板的透明背景。
2 對準待測煙囪，調節物鏡，使被測目標清晰。
3 進行煙塵監測工作。
1.2 觀測位置和條件
1.2.1 應在白天進行觀測，在陰?kù)F情況下，由于天空背景較暗，讀數時應記取稍偏低的級別。觀測者站距離煙囪10-1000米的無障礙物阻擋處，將林格曼測煙望遠鏡對準煙囪將目鏡中看到的林格曼濃度圖與離煙囪30-45cm處的排氣黑度進行比較。
1.2.2 觀察煙氣的仰視角不應太大，一般情況下不宜大于45度角，盡量避免在過于陡峭的角度下觀察。
1.2.3 觀察煙氣力求在比較均勻的天空光照下進行。如果在太陽光照射下觀察，應盡量使照射光線與視線成直角，排氣的流向與觀測者視線垂直。
第二章 讀數與統計
2.1 觀測方法與頻率
根據中華人民共和國環境保護行業標準 HJ/T 398-2007 固定污
染源排放煙氣黑度的測定林格曼煙氣黑度圖法規定：
2.11 觀察時，將煙囪排出煙氣的黑度與林格曼煙氣黑度圖進行比較，記下煙氣的林格曼級數。如煙氣黑度處于兩個林格曼級之間，可估計一個0.5或0.25林格曼級數。如在陰天的情況下觀察，由于天空背景較暗，在讀數時應根據經驗取稍偏低的級數（減去0.25 級或0.5 級）。
2.12 每分鐘觀測4次，觀察者不宜一直盯著煙氣觀測，而應看幾秒鐘然后停幾秒鐘，每次觀測（包括觀看和間歇時間）約15秒，連續觀測煙氣黑度的時間不少于30分鐘。每次觀測15秒記錄一個讀數，連續觀測煙氣黑度的時間30分鐘，記錄120次觀測讀數，對于煙氣排放穩定的污染源，可減少觀測頻次，每分鐘觀測2次，記錄60個讀數。
2.2 計算
2.21 按林格曼黑度級別將觀測值分級，分別統計每一黑度級別出現的累計次數和時間。
2.22 除了在觀測過程中出現5級林格曼黑度時，煙氣黑度按5級計，不必繼續觀測外，其它情況都必須連續觀測30分鐘。分別統計每一黑度級別出現的累計時間，煙氣黑度按30分鐘內出現累計時間超過2分鐘的最大林格曼黑度級計。
2.23 按以下順序和原則確定煙氣黑度級別：
2.24 林格曼黑度5級：30分鐘內出現5級林格曼黑度時，煙氣的林格曼黑度按5級計。
2.25 林格曼黑度4級：30分鐘內出現4級及以上林格曼黑度的累計時間超過2分鐘時，煙氣的林格曼黑度按4級計。
2.26 林格曼黑度3級：30分鐘內出現3級及以上林格曼黑度的累計時間超過2分鐘時，煙氣的林格曼黑度按3級計。
2.27 林格曼黑度2級：30分鐘內出現2級及以上林格曼黑度的累計時間超過2分鐘時，煙氣的林格曼黑度按2級計。
2.28 林格曼黑度1級：30分鐘內出現1級及以上林格曼黑度的累計時間超過2分鐘時，煙氣的林格曼黑度按1級計。
2.29 林格曼黑度<1級：30分鐘內出現小于1級林格曼黑度的累計時間超過28分鐘時，煙氣的林格曼黑度按<1 級計。
2.3 結束
2.31 及時蓋上前后鏡頭蓋。
2.32 將望遠鏡放回到包里。
